Matisa, Theurer či Plassermatic. Prohlédli jsme si „neviditelné dělníky“ ze zákulisí podzemky

Měřicí vozy Matisa PV-6 a Plasser & Theurer EM 50

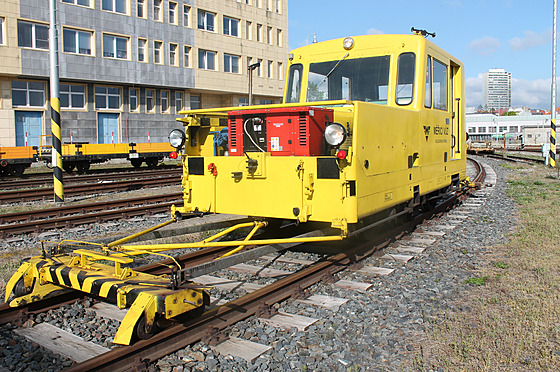

Úkolem měřicích vozů je kontrola geometrické polohy kolejového svršku − tedy zjednodušeně řečeno, zda mají koleje správný rozchod, jestli kolejnice nemají ojeté hlavy, vozy dále měří převýšení, případné zborcení či vzepětí kolejnic, vzdálenost a výšku přívodních kolejnic a tak dále. První vůz tohoto typu byl pro Metro zakoupen od švýcarské firmy Matisa v roce 1973. „Záznam je prováděn kontinuálně za jízdy při vypnuté přívodní kolejnici pomocí tří měřicích náprav a dvou pojezdových náprav. Přenos z měřicích náprav je provedený mechanicky pomocí válečkových řetězů a kladek přes páky na záznamové zařízení. Záznamové zařízení se skládá z osmi tužek a převodovky, na které se posouvá milimetrový papír, na nějž se naměřené údaje včetně rychlosti jízdy zaznamenávají,“ popisuje Ivo Janecký, provozní pracovník technologií a staveb. Před šesti lety byl vůz výrazně modernizován, přičemž hlavní změnou je zabudování výpočetní techniky do vozu. Pohyb pisátek na papíru v měřicím pultu byl převeden pomocí elektrického impulsu do PC a výsledkem je graf ve formě obrázku. Měřené parametry mají nově dva výstupy, papírový graf z měřicího pultu a graf z PC.

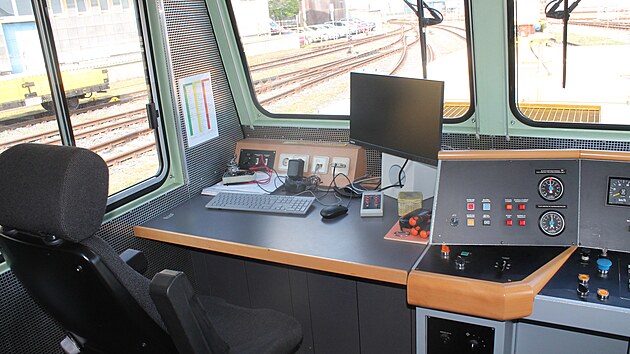

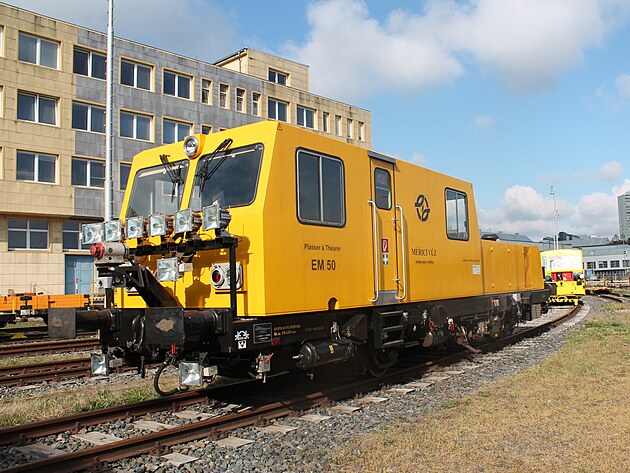

V roce 2003 začal ke stejnému účelu sloužit také nový rakouský měřicí vůz EM 50 (menší fotografie vpravo včetně pohledu do kabiny), který se pak o15let později taktéž dočkal modernizace a nové technologie měření pomocí laserových, kamerových a indukčních snímačů. Své úkoly, včetně kontroly profilu tunelu, zvládne při maximální provozní rychlosti 40 km/h při zapnuté přívodní kolejnici. Obsluhu zajišťují tři pracovníci.

Automatická strojní podbíječka Plassermatic 08-75 GS

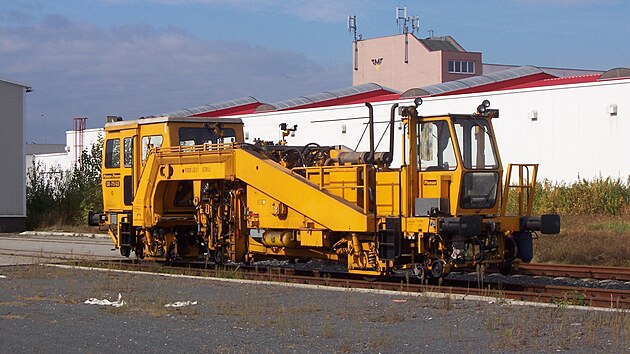

Toto sedmadvacetitunové speciální kolejové vozidlo bylo pro pražské metro zakoupeno v roce 1989 od rakouské firmy Plasser a Theurer z Lince. Používá se k údržbě a opravám tratí podbíjením, kde jsou koleje, křížení a výhybky upevněny na pražcích ve štěrkovém loži. Jeho úkolem je, jak je dále velmi zjednodušeně popsáno směrově a výškově správně upravit polohu kolejí. Po modernizaci z kraje nultých let byl stroj vybaven ovládáním pro vnější obsluhu.

Přívěsné vozy

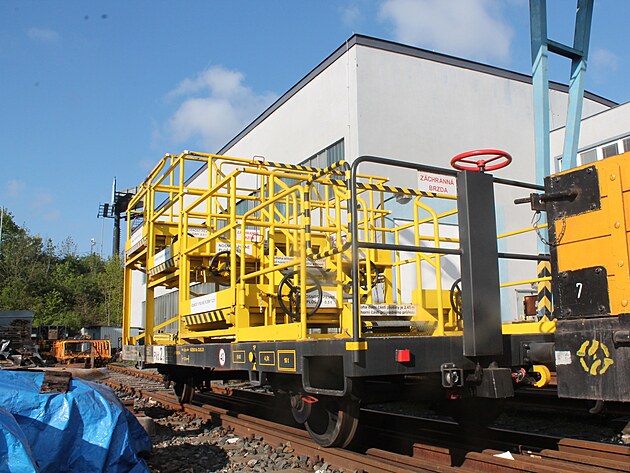

V různých verzích jich DPP má k dispozici desítky a jsou určeny jednak k obyčejnému transportu nákladu, ale jsou na nich také namontovány nejrůznější specifické nástavby. Jde například o lešení se dvěma stupni, revizní kabinu, šablonu pro měření průjezdové profilu, některé mají držáky pro přepravu kabelových cívek, disponují sklopnými a odebíratelnými dřevěnými bočnicemi a podobně.

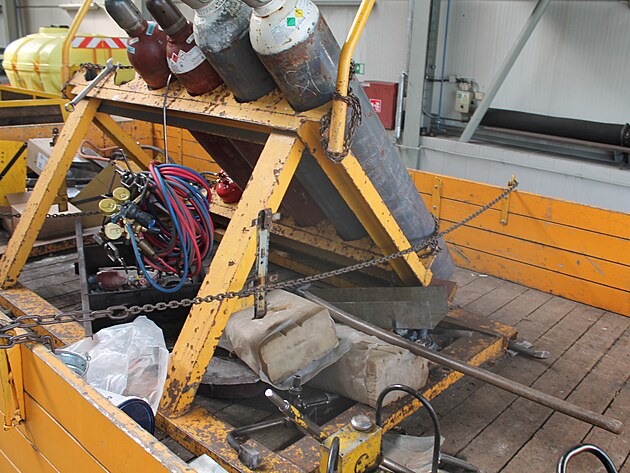

Přívěsný vůz evidenčního čísla PV 52 dopravuje na místo určení příslušenství pro svařování kolejnic termitem. O co jde? Práškový termit se nasype do speciální nádoby a zapálí. Po vyhoření roztavené železo vyteče do formy obepínající konce kolejnic, vyplní mezeru mezi nimi a vytvoří kvalitní svár.

Motorový univerzální vozík (MUV)

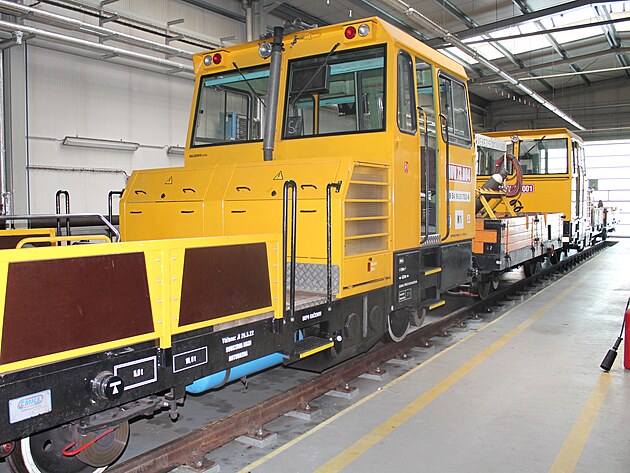

Legendární „muvka“ byla a je v různých verzích využívána jako nevelký, ale poctivý pracant nejen v zázemí metra, ale také jako drezína na ostatních železnicích. Jde o dvounápravové plošinové vozidlo s pohonem obou náprav a opatřené v přední části relativně velkou uzavřenou kabinou. Vozík slouží k přepravě materiálu, osob a také (mnohdy se hodí říct „a hlavně“) může nést přídavná pracovní zařízení. Právě v tom spočívá univerzálnost vozíku, když pomocí přídavných zařízení je modifikován k výkonu různých druhů opravných a udržovacích prací na trati. Výrobcem byl útvar ČSD Mechanizace traťového hospodářství Praha – závod Brno-Horní Heršpice. Od roku 1974 sloužila modifikace vozu MUV speciálně určená pro potřeby práce pro pražskou „podzemku“ v čs. metropoli. Pozdější rekonstruované a modernizované verze mají například označení MUV 69.1 až MUV 69.7, MUV 71, MUV 73 atd. Řadu vozíků dodával výrobce s namontovanou hydraulickou rukou, na další vozíky se tato zařízení přidávala dodatečně.

Nyní v pražském metru slouží osm kusů vozíků typu MUV 73, dva vozíky MUV 74M a také obdobné univerzální vozíky WŽB 10.1-M, kterých mají pracovníci DPP k dispozici deset.

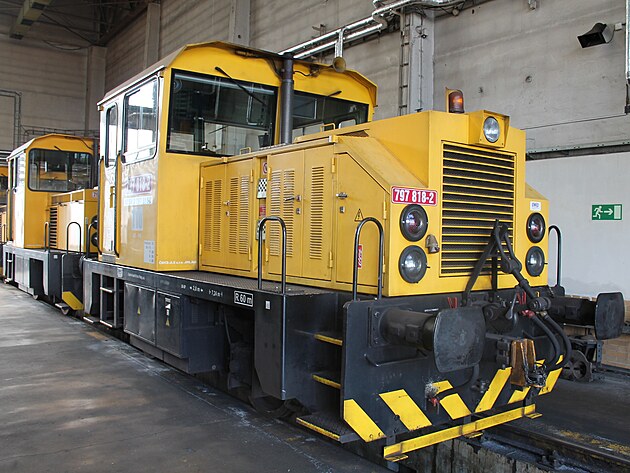

Lokomotivy řady 797.8
„Dělnice“ mezi takzvanými pomocnými trakčními prostředky. Pracovníci pražského metra mají těchto dieselelektrických dvounápravových rámových lokomotiv k dispozici 17, ačkoliv jsou označeny jako T1 až T18, protože jedna z nich byla prodána do Maďarska. Provozně jsou určeny pro lehčí posun s železničními vozy na vlečce, vozy pro přepravu cestujících a speciálními vozy na depech a pro dopravu služebních vlaků v tunelech.

Vybaveny jsou motorem Liaz, v případě T18 Caterpillar, maximální provozní rychlost činí 40 km/h, přepravní při demontovaných kardanech 50 km/h. Zachována je i jedna z původních lokomotiv, a to lokomotiva řady 703.6.

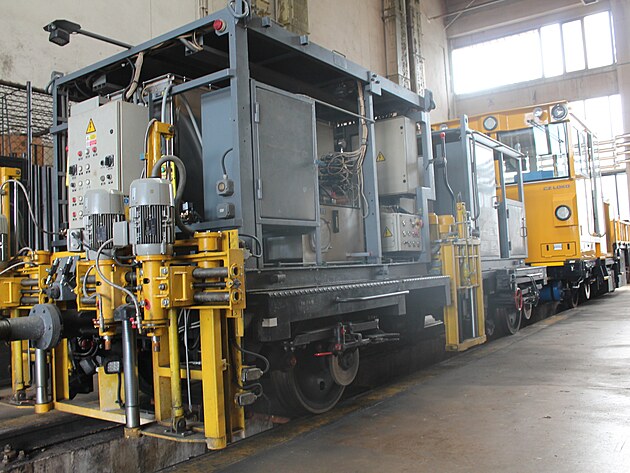

„Vrtací“ speciální vozík metro SVM 12
Jde o tažené vozidlo na pojezdu rámu vozu MUV 69, na němž je umístěno vrtací zařízení určené k vrtání otvorů pro usazování kotevních šroubů pojezdové a přívodní kolejnice. Na vozíku je dále umístěn kontejner s vodní nádrží pro chlazení vrtáků a skříňkami pro nářadí. DPP má k dispozici dva tyto speciální vozy.
